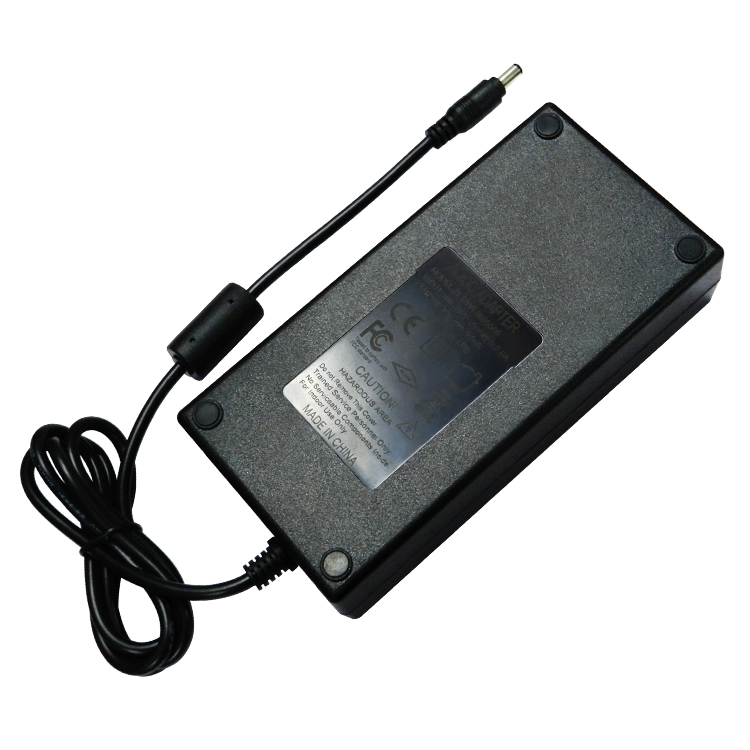

目前電源適配器正向智能化、小型化小型電源適配器、模塊化的方向發展，正確認識和選擇外圍元器件，是設計、制作電源適配器供應器及電源適配器的基礎和保證。電源適配器適配器電路中使用的外圍元器件種類繁多，性能各異，大致可分為通用元器件、特種元器件兩大類。電源適配器中特種元器件的類型及主要用途如下：

一、 特種二極管：

1. 快恢復二極管（FRD）----快恢復二極管的反向恢復時間一般為幾百納秒，正向壓降為 0.6V~1V，正向電流為幾安培至幾千安培，反向峰值電壓可達幾百伏特至幾千伏特，可用作電源適配器中的輸出整流管、一次側鉗位保護電路的阻塞二極管。

2. 超快恢復二極管（SRD）----超快恢復二極管則是在快恢復二極管基礎上發展而成的，其反向恢復電荷進一步減小，反向恢復時間可低至幾十納秒，可用作電源適配器適配器輸出整流管、阻塞二極管、反饋電路中的整流管。

3. 肖特基二極管（SBD）----全稱為肖特基勢壘二極管，它屬于低電壓、低功耗、大電流、超高速半導體功率器件，其反向恢復時間可小到幾納秒，正向?qū)▔航祪H為 0.4V 左右，整流電流可達幾十至幾百安培。特別適合做電源適配器充電器低壓輸出電路中的整流二極管、續流二極管。

4. 瞬變變壓抑制二極管（TVS）----亦稱瞬態電壓抑制器，其響應速度極快、鉗位電壓穩定，是一種新型過電壓保護器件，可用來保護電源適配器 PWM 集成電路、MOS 功率器件以及其他對電壓敏感的半導體器件。

5. 雙向觸發二極管（DIAC）----亦稱二端交流器件，常與晶閘管配套使用，構成電源適配器變壓器輸出過電壓保護電路。

二、  LED燈電源適配器特種電阻器：

1. 熔斷電阻器（FR）----熔斷電阻器亦稱保險電阻器或可熔斷電阻器，它兼有電阻器和熔斷器的功能，熔斷電流從幾十毫安到幾十安培，熔斷時間為幾秒至幾十秒。

2. 自恢復熔絲管（RF）----亦稱自恢復保險絲，具有可自動復原的性能，反復使用，不需要維修更換。

3. 軟啟動電阻----它屬于負溫度系數熱敏電阻（NTCR）,其特點時標稱阻值低（僅為 1Ω~47Ω）、額定功率高（10~500W）、工作電流大（1~10A）,適合作電源適配器適配器的啟動保護元件。

4. 壓敏電阻器（VSR）----工作電壓范圍寬（6V~3000V,分若干檔），對過電壓脈沖響應速度快（幾納秒至幾十納秒），耐沖擊電流的能力很強（可達 100A~20Ka）,漏電流小（低于幾微安至幾十微安），電阻溫度系數低（小于 0.05%/℃），價格低廉?？蓸?gòu)成電源適配器適配器的過電壓保護電路、防雷擊保護電路、消除火花電路、浪涌電壓吸收回路等。

5. 數字電位器（DCP）----與可調式開關穩壓器配套使用，構成可編程開關穩壓器。

三、 晶閘管：

1. 單向晶閘管（SCR）----與雙向觸發二極管配套使用，構成過電源適配器適配器的電壓保護電路。

2. 雙向晶閘管（TRIAC）----可構成電源適配器交流輸入側的過電壓保護電路。

四、 光耦合器：線性光耦合器的電流傳輸比（CTR）與直流輸入電流（If）的特性曲線具有良好的線性度。在傳輸小信號時，能使輸出與輸入呈線性關系，適合構成精密電源適配器中的光藕反饋電路，并實現二次側與一次側的隔離。

五、 濾波器：亦稱 EMI 濾波器，它屬于雙向射頻濾波器，一方面能濾除從交流線引入的外部電磁干擾；另一方面還可避免電源適配器適配器向外部發出噪聲干擾，能顯著提高電源適配器適配器的抗干擾能力，并使電源適配器符合電磁兼容性（EMC）標準。

六、 可調式精密并聯穩壓器：例如 TL431,NCP100，可廣泛用于精密電源適配器適配器、充電器中，還能構成電壓比較器、電源電壓監視器、延時電路、精密恒流源等。

七、 磁珠：有管狀、片狀磁珠及磁珠陣列，能抑制電源適配器、充電器的開關噪聲和尖峰干擾。有管狀、片狀磁珠及磁珠陣列，能抑制電源適配器適配器、充電器的開關噪聲和尖峰干擾。
